風機葉片的制造
適用于樹脂、粘合劑和膠衣涂層應用的先進的混合和配料系統
風機葉片在運行過程中會承受極高的負荷。他們必須能夠承受各種天氣條件。風機葉片尖端處的風速最高可達400 km/h。冰雹、鳥類撞擊甚至雨滴都會嚴重?fù)p壞前緣。另外，現在生產的渦輪機越來越大，并且風機葉片的長度和轉子直徑也在不斷增加。
生產過程中即使小的誤差也可能造成嚴重后果。這對系統的構造提出了特別的挑戰。各種部件仍然采用手動制造。盡管某些工藝趨向于自動化，但畢竟還不成熟。針對纖維復合材料部件的生產，德派提供了特殊的定量混合系統，可以處理風機葉片生產中涉及的大量材料，并且可以滿足當前的多種生產要求。
我們的產品范圍包括輸出量大于60 l/min的灌注系統，以及處理量大于30 kg/min的粘合樹脂系統。這樣可以確保更短的模具循環時間。考慮到灌注過程中樹脂消耗量大以及纖維復合材料組件的質量標準，必須使用樹脂脫氣系統。德派有一種經過認證的、排量能夠達到40升/分鐘以上的樹脂脫氣系統。此外，還可提供各種膠衣涂層系統，以及用于混合侵蝕涂層和膩?zhàn)右詫?shí)現風機葉片表面處理的系統。
很高興為您服務
我們?yōu)橐韵聭?yīng)用提供定量技術：
灌注
定量樹脂灌注
風機葉片必須能夠承受極端負荷，具備超高強度和剛度。采用灌注工藝，可以確保內部組件獲得更好內聚力。這涉及使用灌注樹脂預浸料。為此，將干燥的機織或非機織（無皺褶織物/NCF）纖維材料置于開口式模具中。然后將灌注主管直接連接到定量系統，由定量系統分配灌注樹脂，將其添加到模具中。德派定量系統eldomix或compomix能夠?qū)崿F(xiàn)更好材料配比
纖維纏繞
使用德派定量系統進行纖維纏繞
在纖維纏繞技術的情況下，圓筒、管子和容器被纏繞。雖然復合材料部件重量輕，但仍可承受高壓。在纖維纏繞工藝中，使碳纖維或玻璃纖維等纖維從卷筒連續通過浸漬浴槽，然后纏繞到纏繞心軸上，從而形成完全包裹的輪廓。首先將纖維浸漬在浴槽中。其中，浴槽中裝有聚氨酯或環氧樹脂等材料，在纏繞過程中必須保持液位恒定。例如，德派定量系統eldomix就可以勝任此項任務。
拉擠成型
拉擠成型復合材料部件的制造

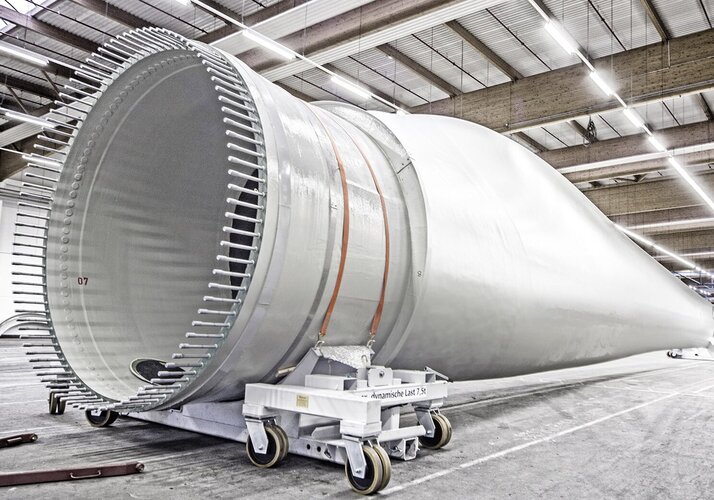

風機葉片包含通過拉擠工藝生產的復合材料部件。它們被安裝在風機葉片內部，用于確保風機葉片獲得更高的剛度。碳纖維或玻璃纖維從輥軸送入，穿過裝有環氧樹脂或聚氨酯樹脂的浸漬浴槽。浸漬浴槽通過德派的eldomix保持在一個恒定的填充水平。隨后將纖維復合材料拉過加熱的模塑工具，使所產生的型材獲得負形。然后，將T型、U型或O型的無盡型材單獨切割成一定的長度。
膠合粘接
粘接纖維復合材料部件

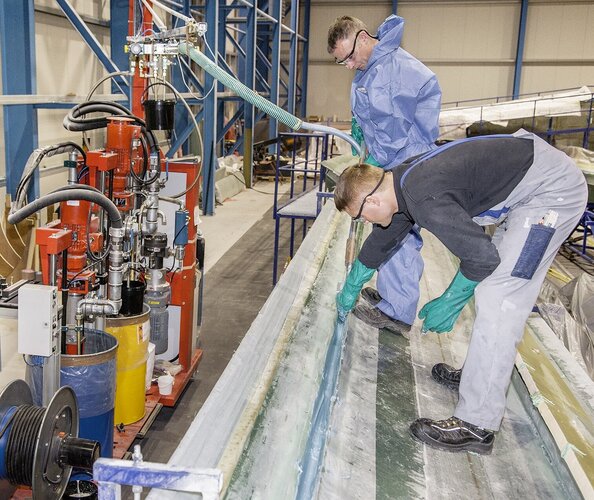

膠合粘接涉及較小復合材料或金屬組件的粘接。該應用還適于制造風力渦輪機的風機葉片。德派系統支持手動涂膠或全自動涂膠。例如，可以采用點式和/或珠式涂膠。例如，德派的gluemix被用于風力發電行業。這是專門為生產風機葉片而開發的，能夠更精準和可靠地大量環氧樹脂進行定量。
LEP + 膩?zhàn)?
保護邊緣和撫平不規則處

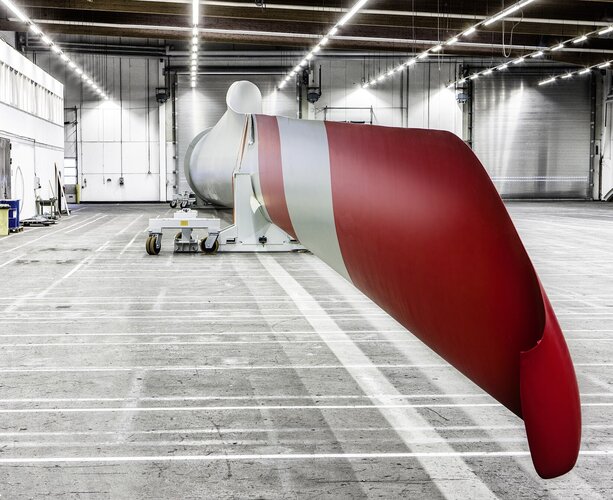

風機葉片暴露在極端負荷下。因此，前緣必須有防損壞措施。雙組分聚氨酯被涂覆在風機葉片的前緣上。這被稱為前緣保護（LEP）。即使采用高精度制造工藝，在生產過程結束時，葉片的表面也可能出現細小的不規則。在膩?zhàn)庸に囍校@些空洞被以基于2K聚氨酯的膩?zhàn)犹顫M，確保風機葉片的表面整體光滑?？梢允褂玫屡傻?a href="/%E6%88%91%E4%BB%AC%E7%9A%84%E4%BA%A7%E5%93%81/%E5%8F%8C%E7%BB%84%E4%BB%BD%E7%B3%BB%E7%BB%9F/%E9%BD%BF%E8%BD%AE%E6%B3%B5%E5%AE%9A%E9%87%8F%E7%B3%BB%E7%BB%9F/eldomix/" title="DOPAG eldomix" class="internal">eldomix為這兩種應用制備雙組分材料。
膠衣涂層
復合材料部件的表面防護

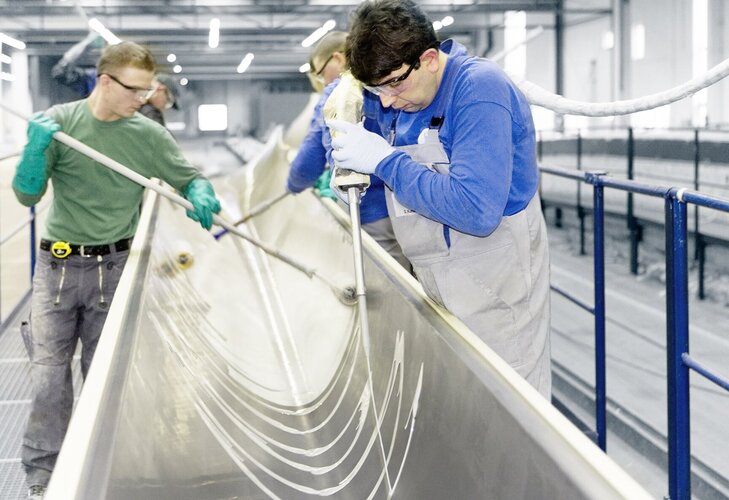

由于復合材料部件暴露在極端天氣條件下，必須進行相應的表面防護。膠衣涂層既可以作為膠衣涂層涂覆到復合材料上，也可以作為模內膠衣涂層提前涂覆。這意味著，表面保護例如在灌注或RTM工藝之前被應用到模具之中。針對風機葉片生產中的膠衣涂層應用，德派專門研發出一套定量混合系統，gelcomix?？捎糜谥苽潆p組分材料（即，環氧樹脂或聚氨酯），然后將其手動涂覆到模具表面。
參考項目
-
轉子葉片的制造需要大量粘合劑。這是通過專門開發的計量和混合系統來實現的。
-
我們?yōu)榭蛻袅可矶ㄖ屏?economix 配料和混合系統，以確保刷子的可靠粘合。
-
在進行規劃時，精確性至關重要。哪些因素尤為重要，如何避免常見的設計缺陷？
-
技術、材料和部件--這三個因素必須在聚氨酯泡沫墊片的自動化生產中得到最佳協調。DOPAG和Stassen Industries GmbH共同為客戶提供建議。
-
瑞士新銳公司 dhp technology 打造世界上首座可伸縮太陽能屋頂。每個模塊均采用 DOPAG 分配技術制造而成。
-
定量和混膠系統volumix為在飛機生產中用粘合劑和密封劑填充膠筒提供了一種智能解決方案。
-
在轉子葉片生產的各種應用中都需要計量和混合系統。 DOPAG 展示其解決方案。
Gluemix：雙組份點膠系統
專業于風機葉片制造行業
轉子葉片生產趨勢
近些年來，風力渦輪機的風機葉片體積變得越來越大。碳纖維半成品與標準玻璃纖維材料相結合，使得葉片長度可以超過100米。由于對增強纖維層的需求增加，模具占用時間也越來越長。灌注和粘接樹脂以及涂層材料的噸數也在不斷增加。因此，提供混合材料的系統必須滿足這些不斷增長的需求。這也適用于海洋業所涉及的非常高的質量標準。
風機葉片通常由玻璃纖維復合材料和增強材料（如輕木或泡沫材料）組成，以傳遞剪切應力。生產過程中會首先制造上部和下部殼體。對于第一層，使用gelcomix定量系統涂抹膠衣涂層，對部件進行高質量的表面處理。然后將干燥的半成品纖維產品放在模具中，加入輔助材料，然后用薄膜將整個部件真空密封并抽真空。確保最大限度地減少氣穴。
進一步的步驟包括對灌注樹脂進行脫氣和實際灌注過程。脫氣是必要的，因?yàn)橛捎诮佑|空氣和運輸原因，一些氣泡會在材料中聚集，這可能導致在真空建立過程中纖維復合材料中出現氣穴。脫氣工序可以消除物質中小的氣泡，使物質更加穩定。compomix BL 灌注系統通過管子直接連接到真空構架上。另外，還可以有一個緩沖罐，它隨混合材料一起提供，也使用灌注管連接。灌注后模具就會定型。在此過程中，密切監測和控制溫度，防止由于樹脂的放熱反應而導致材料損壞。
一旦部件完全定型，移除多種的輔助材料，加強件和兩半殼體的粘合過程開始。用gluemix粘接混合系統來涂抹膠條。該工序完成后，將對分式模具完全閉合，就生成了完整的風機葉片。
德派為您提供穩定可靠的復合材料生產解決方案，用于RTM、纖維纏繞、灌注、擠拉成型等。
