vectomix TC：導熱材料計量和混合系統
電子元件和汽車的模塊化解決方案
Vectomix TC是專門針對計量、混合和導熱材料應用開發的。應用于必須持續導熱和散熱的情況，例如電池、電子元件。導熱材料中含有較高比例的填料。因此，vectomix TC選用更耐磨的不銹鋼材質，可減少磨損。

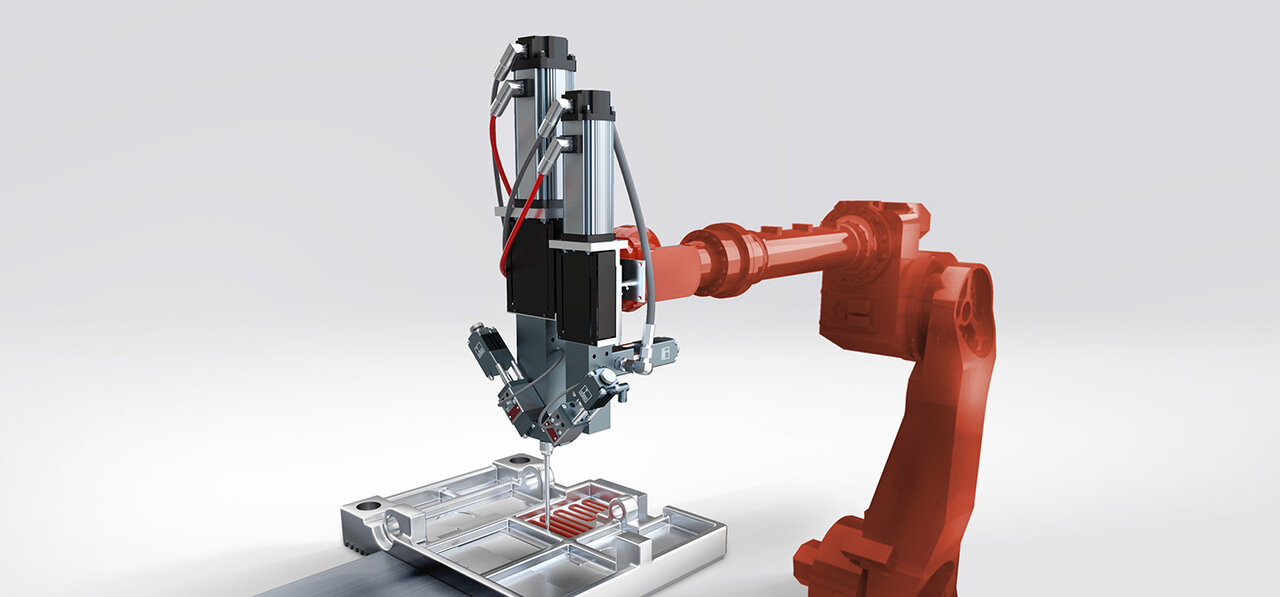

Vectomix TC由兩個不同規格的柱塞定量涂膠單元組成，可以組合在一起使用。這種模塊化結構可以實現多樣化應用以及不同的混合比和流量比例。
該系統還以其高效的伺服控制而聞名。這兩個定量涂膠單元都有各自獨立的驅動單元。這使得它們可以單獨控制，也意味著可以更精確地調整和控制混合比。在計量過程中也可以通過模擬信號來修改排量，以確保膠條首尾連接效果更佳。
通過集成的執行器和傳感器以及智能軟件的支持，vectomix TC計量系統具有更高的可靠性。
Control
通過一個帶觸摸屏的控制單元來控制計量?？梢栽诳刂茊卧信渲?span lang="EN-US">vectomix TC可能的多種應用選項，將其存儲在不同的計量過程中，并在Profibus/Profinet中調取。例如，在機器人應用中，控制單元還可以控制速度與流量。
導熱材料
特點和優勢
- 采用適合加工磨損性材料的特殊材料和涂層，使用壽命長
- 驅動柱塞和定量柱塞之間有補償聯軸器，因此磨損小，維護量少
- 模塊化結構，可調節混合比和流量
- 有兩個獨立伺服驅動器，實現了變速和高精度
- 可輸出點狀或珠狀
- 可多次噴射，操作時間短
- 計量腔有壓力監測功能，通過預壓調整可達到更好的計量效果
- 自動檢查漏膠
- 通過密封液密封柱塞
- 使用一次性混合管
技術參數
| 孔徑 | ? 6/6 | ? 10/10 | ? 20/20 | ? 36/36 |
| 最大定量* | 3.6 ml | 15.6 ml | 62 ml | 202 ml |
| 最小定量* (5 mm stroke) | 0.3 ml | 0.8 ml | 3.2 ml | 10.2 ml |
| 定量行程 | 65 mm | 100 mm | 100 mm | 100 mm |
| 最大流量** (Vmax) | 5,5 ml/s | 15,6 ml/s | 62 ml/s | 202 ml/s |
| 混合比** | 100:100 to 100:5*** | 100:100 to 100:5*** | 100:100 to 100:5*** | 100:100 to 100:5*** |
| 最小定量時間 (Full stroke)** | 0.65 s | 1.0 s | 1.0 s | 1.0 s |
| 最小循環時間 (全形成)** | 2.5 s | 3.0 s | 3.0 s | 3.0 s |
| 最大壓力 | 160 bar | 160 bar | 100 bar | 100 bar |
| 最小壓力 | 3 bar | 3 bar | 3 bar | 3 bar |
| 最大工作壓力 | 160 bar | 160 bar | 100 bar | 100 bar |
| 粘度范圍 | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s |
| 供應電源 | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
| 最大尺寸 | 415 x 350 x 544 mm | 415 x 365 x 709 mm | 415 x 365 x 719 mm | 449 x 390 x 825 mm |
| 重量 | 約. 19.3 kg | approx. 24.3 kg | 約. 30.3 kg | 約. 55.3 kg |
* 體積混合比1：1
* * 取決于材料特性、材料的進料壓力和選用的材料壓縮類型
* * * 可根據需要提供更小混合比
可根據需要提供不同的柱塞
