eldodis：用于單組分粘接劑和密封劑的定量系統
連續定量保證高工藝可靠性

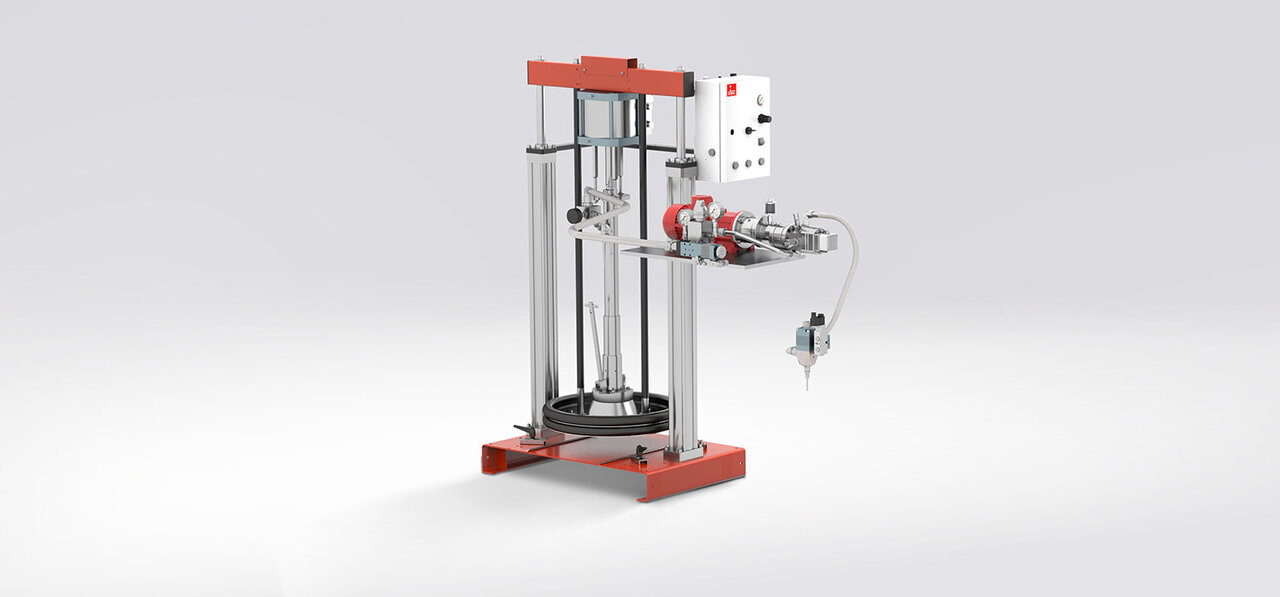

DOPAG 設計的 eldodis 齒輪定量系統專門適用于加工中高粘度單組分材料。材料通過進料泵、材料壓力容器或通過點膠槍裝置送入。一個材料減壓閥負責確保穩定的入口壓力。為對齒輪定量泵提供額外保護，可以在其上游選裝一個截止閥。由減速電機驅動的定量泵將材料輸送到一個放出閥，在該處通過噴嘴或套管連續排出。
系統的輸送功率主要由齒輪定量泵的尺寸和泵速?zèng)Q定。后者可以通過控制器中內置的變頻器來控制?？梢栽邶X輪定量泵的下游安裝一個體積計數器，以檢查或同時控制封閉回路中的定量數量，并提高過程可靠性。所有組件都連接到同一個定量控制器。由此還可使用所有的通用接口將其集成到部分或完全自動化的生產或裝配過程中。
技術數據
| 材料排出 | 1 ml/min 起，取決于粘度 |
|---|---|
| 工作壓力 | 最高 200 bar，取決于材料和排放速度 |
| 材料供應 | 材料壓力容器 4、12、24、45、60 或 90l，更高可應要求提供 和/或容器泵 |
| 粘度范圍 | 50 至 80,000 mPa s，帶材料壓力容器 最高 150,000 mPa s，帶容器泵* |
| 材料性質 | 未填充、已填充、研磨性 |
| 工作電壓 | 400/230 VAC 3/N/PE / 50/60 Hz |
| 壓縮空氣供應 | 最大 6 bar |
| 尺寸，寬 x 高 x 深 | 模塊化設計，因此不存在絕對的機器尺寸 |
| 重量 | 模塊化設計，因此不存在絕對的機器重量 |
| * 更高可應要求提供，取決于材料的流變學特性 |
