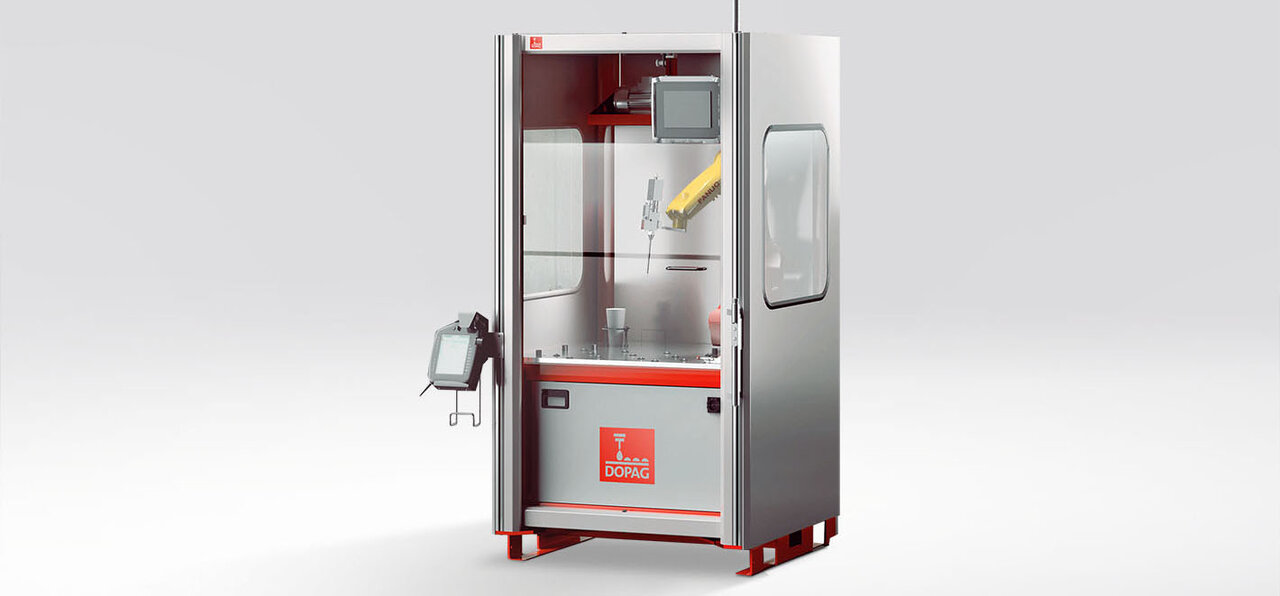

automationLine - 標準生產單元
經濟型生產 自動化定量
德派為您提供3種不同尺寸的全自動定量涂膠和混膠生產制造單元，既有模塊化的設計，又可以對每個單元進行獨立的定制化設計。
特點
- 氣動操作安全門
- 光柵、掃描、安全防護等各種保護措施
- 獨立的條形碼，自動選擇運行程序
- 外部連接系統
技術參數
| 單元1 | 單元2 | 單元3 | |
|---|---|---|---|
| 尺寸 (W x D x H), mm | 1200x1200x2400 | 1600x1500x2400 | 1800x1700x2400 |
|
負載設備尺寸 (W x D), mm |
800x500 | 1000x700 | 1200x900 |
| 機器人型號 | FANUC LR Mate 200iD | FANUC LR Mate 200iD/7L | FANUC M-10iD/12 |
| 控制面板 | 清晰的自助式用戶設置系統，10.1”手持控制盒，18”控制面板可選。 | 清晰的自助式用戶設置系統，10.1”手持控制盒，18”控制面板可選。 | 清晰的自助式用戶設置系統，10.1”手持控制盒，18”控制面板可選。 |
| 混合比 | 1:10 至10:1 | 1:10 至10:1 | 1:10 至10:1 |
| 混合轉速 | 50 – 3000 rpm | 50 – 3000 rpm | 50 – 3000 rpm |
- 清潔
- 沖洗
- 填料
- 等離子處理
- 通氣
- 表面耐熱處理
- 單組份和多組份膠粘劑、密封膠、灌封膠的涂覆
- 各種機器人和多軸平臺涂覆
- 提高重復精度
- 手動、半自動或全自動系統，具體取決于自動化程度
- 各個不同組件集成工作
- 可處理膠黏劑及熱熔膠等，直至膠粘劑固化
- 集成技術：熱壓成型、鉚接、驅動
- 由傳送系統、旋轉分度臺或不同的材料罐進行送料
- 工裝可以置于工裝夾具上
- 描述并記錄工裝的工作狀態
- 固化系統：紅外線、紫外線(UV)、中頻技術、連續爐、緩存段
- 質量保證：體積定量系統，材料涂覆驗證（位置和質量）、材料組份配比定量
- 工藝數據歸檔、工藝可視化：數據載體（USB、閃存卡）、網絡、SCADA系統
自動定量涂膠設備
DOPAG的定量系統包括液壓泵或電機驅動單向和雙向活塞定量系統、齒輪泵和帶三相異步或伺服電機的螺桿泵。我們的定量系統可以處理有機硅、聚氨酯、聚硫化物、環氧樹脂等單組份或者多組份材料，可以打點、軌跡涂膠等，用于粘接、密封、灌封等應用。
