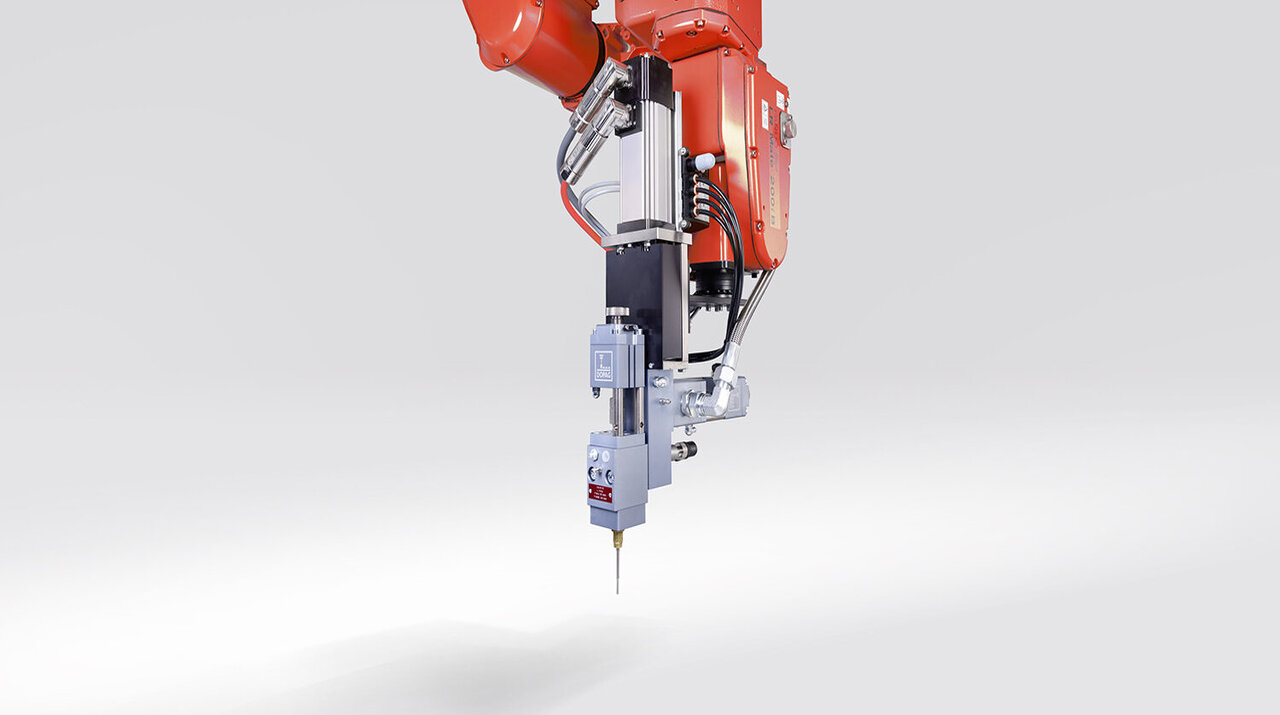

vectodis: 多功能 1K 點膠系統
高動態劑量的選項
vectodis 定量系統適合處理單組分介質。材料以點狀或珠狀排出。材料通過供給泵從原始容器中取出，隨后在伺服電機驅動下送至柱塞定量裝置。其間，材料壓力調節器可使柱塞定量裝置的輸入壓力保持恒定。
材料通過位于柱塞定量裝置出口處的分配閥排出。定量控制裝置可實現各個系統組件之間的通信，同時協調定量組件的各種功能。用戶可通過觸控面板方便地執行操作。所有與工藝相關的數據全部顯示在觸控面板中。使用定量控制裝置可以實現多種功能，例如速度比例定量，從而可將 vectodis 與工業機器人結合使用。此外，還可以通過軟件啟用一些最新功能，如預壓縮和泄漏控制，從而長期保障生產的可靠性和可重復性。
應用市場
- 汽車
- 電氣和電子
- 新能源
- 航空航天
- 白色家電
- 及其更多行業…
典型應用
- 粘結
- 密封
- 成型
- 封裝
- 點膠
- 軌跡涂膠
特點和優點
- 模塊化結構實現了廣泛的應用領域和可變的輸出量
- 通過在應用點配料實現最高精密度
- 通過以下方式實現高工藝安全性
- 減少死角的結構
- 計量室頂部的脫氣裝置
- 計量室有壓力監測
- 通過以下方式優化維護
- 特別引導的計量活塞
- 驅動和計量活塞之間的聯接
- 用額外的密封液體對活塞進行氣密性密封
控制單元
為了控制這些系統，使用了帶有觸摸屏終端的計量計算機。通過這臺計量計算機，所有可以用vectodis實現的應用都可以被參數化，不同的計量過程可以被記憶。
控制單元被連接到一個控制柜中。計量計算機還可以處理需要速度比例的材料供應的應用，例如與機器人結合使用。
技術數據
| 尺寸 | ?3 | ?6 | ?10 | ?20 | ?36 |
|---|---|---|---|---|---|
| 最大定量體積 | 0.45 ml | 1.8 ml | 7.8 ml | 31 ml | 101 ml |
| 最小定量體積 (5 mm 行程) | 0.04 ml | 0.14 ml | 0.4 ml | 1.6 ml | 5.1 ml |
| 伺服電機行程 | 65 mm | 65 mm | 100 mm | 100 mm | 100 mm |
| Max. flow rate (Vmax) | 0.69ml/s | 2.75ml/s | 7.8ml/s | 31ml/s | 101ml/s |
| 最快定量時間 (一次往復) | 0.65 s | 0.65 s | 1.0 s | 1.0 s | 1.0 s |
| 最快循環時間 (一次往復) | 2.5 s | 2.5 s | 3.0 s | 3.0 s | 3.0 s |
| 最大供給壓力 | 160 bar | 160 bar | 160 bar | 100 bar | 100 bar |
| 最小供給壓力 | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| 最大工作壓力 | 160 bar | 160 bar | 160 bar | 100 bar | 100 bar |
| 粘度范圍 | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s |
| 電源 | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
| 最大尺寸 | 102 x 320 x 596 mm | 102 x 320 x 596 mm | 116 x 365 x 759 mm | 116 x 365 x 769 mm | 150 x 390 x 858 mm |
| 重量（基本版本） | 約9 kg | 約9.3 kg | 約11.8 kg | 約14.9 kg | 約26.9 kg |
*取決于材料特性、材料供應壓力和使用材料的壓縮功能
**根據要求提供其他
